NMr.Buřinka - Profil | So 8.6.2024 12:33:53
dneska se mi u vody sama od sebe oddělila a vysypala rolnička do trávy. (modří vědí)
Jsem v pralese a mám to na bus 4km. Naštěstí jsem jí našel a na místě to "opravil" takže chytám na dva. (sice trochou kulhá a nedostanu překlapěč přes cívku v maximálním výsunu, ale to je detail se kterým se vyrovám). Hlavně ať to drží.
Npavo - Profil | Út 4.6.2024 10:41:05
Pokud je to stařeček, tak to bude rohatka / zapadka uvnitř skříně a tedy nejpravděpodobněji zatuhlá vazelína, jak píšeš …
NMr.Buřinka - Profil | Po 27.5.2024 18:14:05
snažím se rozebrat rolničku kvůli čištění a nedaří se mi sundat ložisko.
(Ryobi virtus 5000)
Víte někdo jak?
Díky moc
Nstatik - Profil | So 25.5.2024 16:46:25 - SKVĚLÝ ZÁPIS!
Nkkkarlos - Profil | So 25.5.2024 11:06:35 - SKVĚLÝ ZÁPIS!
Teď už jej jenom poskládat...
NMatyášek - Profil | Čt 23.5.2024 10:55:14
Starší pán mě oslovil, zda bych se mu na něj nepodíval, že je ten navijáček pro něj srdeční záležitost a že mu nefunguje zdvih cívky. Zajímavé bylo, že byl navi snad úplně na sucho…

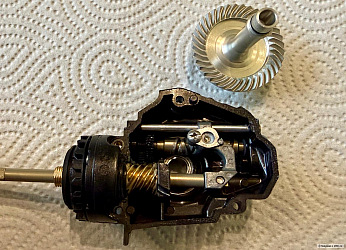

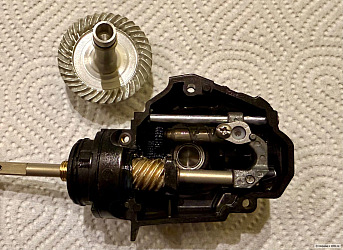

Po kontrole jsem zjistil, že má prasklý oscilační slider (na prvním fotu zakroužkován červeně). Problém ale nastal s tim, kde jej sehnat. Zkoušel jsem vše možné a nakonec se to povedlo - skladem 1 ks, ale na Floridě a neposílají mimo USA 😀
Naštěstí tam má pán známého, díl objednal a poslal.
Výsledek vidíte níže - a stál za to 👍💪
NMatyášek - Profil | St 22.5.2024 17:28:43
Tento naviják byl v minulosti můj a že já osel jsem ho prodal 🫣
Jsem rád, že jsem ho mohl po letech zrevidovat a dospět k závěru, že je to opravdu povedený silný stroj, že Kubo? 😀
NMatyášek - Profil | Út 21.5.2024 19:48:22
Krásný navijáček, který ke mně dorazil na údržbu. Tyto starší kousky servisuji strašně rád, jsou nejen nádherné, ale taky jednoduše provedené a z kvalitních materiálů…
NMatyášek - Profil | Pá 17.5.2024 13:25:32
- doplnění pružinky a kolíčku do brzdové matice za účelem nastavení 24 - kového double kliku (48 klik) - přesnější nastavení brzdy, lepší krokování a citlivost brzdy
- doplnění chromovaných komponent a to na brzdové matici, rotoru (boky) a “prdelce” navijáku
- odmaštění vazelíny z karbontexových podložek a namazání podložek olejem. Jednu karbontexovou podložku jsem v každé cívce nahradil za filcovou
- výměna klikru s hrotem za lopatkový tvaru “Y”. Silnější pružinka klikru již byla v cívkách z výroby
- výměna kličky i madla
- výměna plastového celočerného krycího šroubu těla z druhé strany navijáku za kovovou, přetěsněnou s “kouřovým” odstínem po obvodu.
- celkový přemaz navijáku, vymezení vůlí na minimum
Myslím si, že originál je jen jeden 💪😀
Nicokarp - Profil | Pá 17.5.2024 13:15:36
Nnpaul - Profil | Pá 17.5.2024 10:57:01
Moc díky všem za radu, kteří to u řešili.
NMatyášek - Profil | So 27.4.2024 23:22:27
Do rukou se mi dostal tento opravdu zajímavý naviják a když říkám zajímavý, tak to myslím vážně. Za cenu cca 2500 Kč (koupeno v Německu) není pochyb o tom, že konkurenta v této cenovce prostě nenajdete.
Naviják disponuje z výroby například touto výbavou:
- 3 x nerezové ložisko (2 x na pastorku a 1 x na velkém hnacím kole)
- HAGANE body (tělo s patkou je z hliníku!!)
- HAGANE gear
- Coreprotect (zvýšená odolnost proti průniku vody)
- X-ship
- karbontexové podložky v cívce
Malinko jsem naviják poladil a vytěžil z něj maximum v podobě:
- úprava brzdy nahrazením pružiny v brzdové matici za duralový váleček a výměna jedné karbontexové podložky v cívce za filcovou. Podložky namazány olejem.
- nahrazení nerezového válečku v rolničce za nerezové ložisko (je potřeba doplnit navíc jednu distanční podložku, aby systém fungoval správně)
- nahrazení plastové náhrady ložiska na druhé straně velkého hnacího kola za nerezové ložisko. Vymezení vůle na kličce (DG) na minimum
- nahrazení plastového futra na spodku wormshaftu na nerezové ložisko + vymezení vůle na minimum
- výměna madla + doplnění 2 ks nerezových ložisek do madla místo plastových náhrad. Vymezení vůle na madle.
- doplnění nerezového ložiska na oscilačním kolíčku jezdce (náhrada za plastovou vložku). Zde je nutné udělat menší obměnu komponent.
Naviják nyní disponuje 9 ložisky.
*) tento krasavec samozřejmě nepotřebuje úpravu v takovém rozsahu, je to ale naviják pro mou potřebu a já si vše dávám do maxima dle svých preferencí.
Nhadica - Profil | Čt 25.4.2024 1:08:50
Praskne to vzdy v rovnakom mieste, namahanim sa unavi material a odlomi sa rameno pruziny
Nmichec - Profil | St 24.4.2024 12:46:14
Co tato pružina?
NGoďák - Profil | Út 23.4.2024 22:57:26
https://www.abos.cz/gomexus-power-knob-aluminum-a20-20mm-blue-gold/
Půjde na Shimano Thunnus ci4 4000 bait? Schéma je na obrázku, pokud by bylo potřeba něco vyfotit stačí napsat. Děkuju
Nmichec - Profil | Út 23.4.2024 14:49:50
Máš, pravdu, je to otázkou zda se to vyplatí.
Pokud řekneš že nemá cenu, tak poletí.
Nkkkarlos - Profil | Pá 19.4.2024 20:01:10 - SKVĚLÝ ZÁPIS!
NMatyášek - Profil | St 17.4.2024 23:03:39
Servis 2 kusů těchto starších krasavců se silným převodem 4,3:1 (pro náš trh se dělala Ultegra Ci4 5500 XSA/XTA, ale s převodem 5,3:1).
U těchto navijáků jsem provedl tyto úkony:
- kompletní rozborka, vyčištění, přemaz
- úprava brzdy v kombinaci 1 x filcová podložka a 2 x karbontexová
- obměna některých ložisek (původní drhnuly)
- doplnění ložiska na spodní část pastorku a spodní část wormshaftu (výměna za plastové pouzdra)
- minimalizování vůlí na pastorku (PG), velkém hnacím kole (DG) a wormshaftu (WS)
- výměna plastové krytky (vymezovací) na utahovacím šroubu kličky (původní byla prasklá).
NKuleval - Profil | Čt 11.4.2024 20:57:12
já jsem teda koukl na ty BBLC a ta dírka kde je šipka je jen jako dírka po důlčíku nebo prolisování, takže myslím ze to nijak normálně nevyndám, a pokud ano, tak to pak už nepůjde zaaretovat znova stejně
NKuleval - Profil | St 10.4.2024 21:38:53
Jak to říct, na starých Power aerech mám ty krytky rolniček ne v úplně dobrém stavu a jsou na nich zářezy od vlasce, a mám možnost použít náhradní díly z BBLC, což je úplně stejné, jen na Power aero je ta krytka šedá a na BBLC je chromová. Problém ale je ten díl viz foto v kroužku, na BBLC je v jiném laku než na Power Aero, buď bych chtěl z tohoto dílu vytahnout drát překlapěče, nebo z drátu překlapěcě jen sundat krytku rolničky, ale ani jedna varianta se mi zdá že nepůjde udělat nedestruktivně
kkkarlos - myslíš to tak, že hrubou silou sundám tu krytku rolničky z drátu překlapěče? Jen pak nevím kde bych to měl zajistit důlčíkem, tam moc místa nikde není.
Není to úplně nutné dělat, jen mi to už delší dobu vrtá hlavou.
NKuleval - Profil | Po 8.4.2024 21:27:59
NMatyášek - Profil | Pá 5.4.2024 15:37:05
Tentokrát se zaměřím na předělávku originálního převodu 4,3:1 se super pomalou oscilací (ss10) na převod 3,5:1 se zachováním ss10.
Jde o to, že ten, kdo by o této přestavbě uvažoval, nemusí shánět veškeré převodové díly, ale jen část. Jedná se totiž v podstatě o kombinaci originálních převodových dílů z výše zmíněného navijáku AT MgS XSD/XTD a dílů ze Shimano 22 Kisu Special 45 (JDM navijáky – určené pro japonský trh…).
Díly pro japonský trh koupíte např. na www.plat.co.jp.
Chtěl bych ale upozornit na jednu důležitou věc – pokud se jedná o přestavbu všeobecně, tak za mě platí, že na nové navijáky použiji požadované (chybějící, poptávané) díly rovněž nové.
U předělávky starších navijáků, pokud se rozhodnu pro přestavbu, tak použiji všechny převodové díly (původní a nově obstarané) nové! Jde o to, že u starších anebo hodně namáhaných navijáků (převodů) dojde jejich používáním k opotřebení nebo “paměti“ převodových dílů, které jsou na sebe navzájem vázané, a když tyto díly, resp. jen část necháte původních a část nahradíte novými (nepoužité), nemusí být výsledný efekt uspokojující a velice často není chod navijáku plynulý, hladký a dokonce vznikají při navíjení i různé záhadné zvuky.
V přiložených fotografiích uvidíte kódy jednotlivých dílů navijáků 21 AT MgS 14000 XSD/XTD a 22 Kisu Special 45, takže si je případně podle nich můžete koupit.
Pokud byste tyto díly sháněli, používejte mezinárodní kód, který je podtržený červeně, podle RD kódů (znázorněny ve schématech navijáků v krabicích) je nemusíte najít!
Na fotografiích je slovem “PŮVODNÍ“ myšleno originální díl z výroby, tak jak ho najdete v navijáku.
NMatyášek - Profil | St 3.4.2024 22:12:23

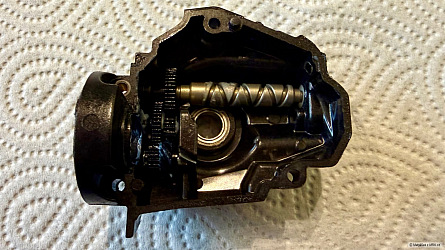

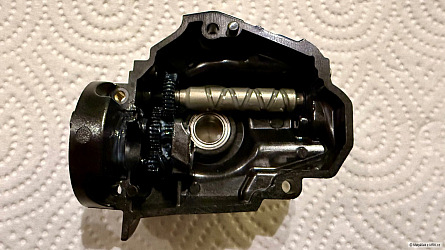

- kompletní vyčištění a přemaz
- plastové pouzdra na obou stranách wormshaftu nahrazeny nerezovými ložisky
- vymezení vůlí na DG a WS na minimum
NMatyášek - Profil | Čt 28.3.2024 10:20:15
Jsou v podstatě 4 důvody, proč se to může stát…
1) Vlivem používání (z důvodu vibrací uvnitř navi) anebo při nedostatečným dotáhnutí při sestavení se povolí šroubek oscilačního kolíčku, který je vsunutý do oscilačního jezdce (slider). Tím, jak se šroubek povolí, tak se “nožík“ oscilačního kolíčku zasune hlouběji do jezdce a tím pádem vypadne (nedoléhá) z (do) drážek wormshaftu. Velmi často v tomto případě vypadne vymezovací podložka/y.
2) Šroubek, který zajišťuje oscilační kolíček je utáhnutý dostatečně, ale je z výroby nedostatečně vymezený podložkou/kami a opět nedoléhá (nezapadá) do drážek wormshaftu.
3) Hrany se u nožíku oscilačního kolíčku opotřebovaly anebo zlomily. Toto se ale většinou stává u starších modelů z důvodu častého používání (podepsal se na nich “zub času“).
4) Prasknutý oscilační slider/jezdec, (téměř se nevyskytuje), ale např. stará Ultegra XT na to trpěla často.
TIP:
a) vymezovací podložku/y oscilačního kolíčku vsuňte na jeho nožičku, ne nad plastové pouzdro pod nerezovou krytku jak to sestavují z výroby!!!
b) pokud se někdo rozhodne řešit tuto závadu svépomocí, doporučuji použít na závit utahovacího šroubku oscilačního kolíčku zajišťovač šroubů a to modrý Loctite 243.
Ať majiteli naviják šlape k plné spokojenosti 👍💪
NMilda - Profil | St 27.3.2024 17:21:22
No a k tomu cvrčku- měl jsem podobný problém na cívce od US 3500 B.
Zlomila se mi ta pacička (to je stejný tvar té pacičky jak u tvé Ultegry) a pak mě pochopitelně štvalo, že mi cívka libozvučně při výpadech ryby necvrkala.
Dal mi to do kupy jeden kamarád frézař. Říkal, že to musel odbrousit, že to nešlo nijak povolit a na ten plíšek pod zarážkou navařil dopředu vybroušený takový trn, do původní díry vyřezal závit a uchytil to šroubem, jak je vidět na foto.
Taková nimravá práce, ale zmákl to na jedničku a naviják zatím cvrká pár let bezchybně, i když ho mockrát za rok nevyužiju.
NMatyášek - Profil | St 27.3.2024 11:51:14
Nkuman & JRT - Profil | Čt 21.3.2024 11:46:18
Díky
NMartinbati - Profil | St 20.3.2024 15:35:33
Vlastnim shimano twin power 4000XT, pouzivam ho na plavacku a na lov z hladiny.
Krasny navijak a aj vyborne toci, ma vsak jednu vadu, ze mu obcas povoluje spatny chod. Stretli ste sa uz s takym niecim? Vnutorny hlas mi vravi ze to bude len nejaka prkotina ale este som ho neotvaral.
Diky za rady
Foto je z netu
NCharley7 - Profil | Po 18.3.2024 10:52:03
Dear Ales
For the Prologic Avenger XD reels, the brake system is FCS1. As it says on the reel box.
FCS1 = Friction Control System 1 : This drag system uses oiled, felt drag washers, which offer a smooth and strong performance.
Unfortunately, in several places on the Internet and in the web stores of the stores, the FCS2 designation is incorrectly listed next to the product in the trade catalog!
We are making an attempt to correct this misunderstanding everywhere, but this has been an ongoing process for a long time and will take a lot of time.
BR.
Sándor Sipos
CSR|Pure Fishing
www.svendsen-sport.com | www.purefishing.com
U navijáků Prologic Avenger XD je brzdový systém FCS1. Jak je napsáno na krabici navijáku.
FCS1 = Friction Control System 1 : Tento brzdný systém používá naolejované plstěné brzdové podložky, které nabízejí hladký a silný výkon.
Bohužel na několika místech internetu a internetových obchodů prodejen je u produktu v obchodním katalogu chybně uvedeno označení FCS2!
Všude se snažíme toto nedorozumění napravit, ale tento proces probíhá již dlouhou dobu a zabere to spoustu času.
Takže malá omluva za mou neznalost, resp. nepozornost, že jsem si neprohlédnul co je na krabici.
Jenže na netu nakupuji podle zobrazeného zboží a ne podle krabice.
Nicméně popis byl zavádějící. Tak to je z mé strany vše a snad to někomu pomůže při nakupování...
Fišlařům zdar 🦈
NCharley7 - Profil | So 9.3.2024 9:33:01
NkaprPete - Profil | Út 20.2.2024 7:39:42
NMatyášek - Profil | Ne 4.2.2024 10:57:05
1. Slim madlo viz. foto 1, 2 a k tomu červená 1)
- abyste toto madlo mohli aplikovat na vaši kličku, musí mít osička kličky (hřidélka) zakončení BEZ ZÚŽENÍ ve špičce (tam, kde je závit na šroubek, tzn., je po celé délce stejná!!!
Existuje ještě jedna verze slim madla, která je kompatibilní na osičku (hřidélku) SE ZÚŽENÍM viz. foto s modrou 2, ale jelikož se již 2 roky nevyrábí a nejde sehnat, tak ho tady neuvádím.
Použijte k porovnání schéma navijáku!
2. Baculaté madlo viz. foto 3 a k tomu modrá 2)
- abyste toto madlo mohli aplikovat na vaši kličku, musí mít osička kličky (hřidélka) zakončení SE ZÚŽENÍM ve špičce (tam, kde je závit na šroubek)
Použijte k porovnání schéma navijáku!
Předejtěte tak komplikacím v případě, že si pořídíte nesprávnou verzi madla 😉
pozn. fotky slim madel nejsou moje, jsou stažené z fcb.
NMiselinek007 - Profil | Út 30.1.2024 10:14:23
NMatyášek - Profil | St 17.1.2024 9:04:08
- majitel pouze chtěl u těchto fungl nových Thunnusů Ci4+ vel. 6000 minimalizovat vůli na kličce (na velkém hnacím kole).
NTomas Krlin - Profil | Čt 11.1.2024 15:22:49
NMatyášek - Profil | Čt 11.1.2024 5:19:06
Navijáky se budou používat na chytání v těžších podmínkách (řeky, těžká olova …) a tato modifikace je pro tento účel více než vhodná.
Další možnou modifikací je změna převodu na 3,5:1, ale se zachováním ss10 (super pomalé 100 - kové oscilace), ale o tom zase příště 💪😉
NPindˇa - Profil | So 6.1.2024 13:39:25
NMatyášek - Profil | So 23.12.2023 13:12:54
podařilo se mi sehnat téměř nesehnatelného průvodce konstrukčních prvků navijáků Shimano.
Kolikrát se tady probírá co to či ono znamená, takže to bude skvělý pomocník s výkladem jejich zkratek, použitých materiálů atd.
Kdyby někoho něco konkrétního zajímalo, neváhejte mě oslovit 👍
Nmurphyy - Profil | Čt 14.12.2023 17:41:20
NDušan_hp - Profil | Čt 14.12.2023 14:27:49
NDušan_hp - Profil | St 13.12.2023 18:37:17
Nkkkarlos - Profil | Ne 10.12.2023 21:18:50
Nkkkarlos - Profil | Čt 7.12.2023 22:53:01
Nkkkarlos - Profil | St 6.12.2023 20:33:47 - SKVĚLÝ ZÁPIS!

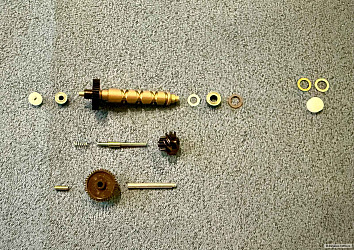

Při jednom jsem hodil ložiska na obě strany worm shaftu.
Nkkkarlos - Profil | Ne 3.12.2023 20:42:26 - SKVĚLÝ ZÁPIS!
NMatyášek - Profil | Ne 3.12.2023 13:42:13
- v tomto případě se jednalo hlavně o odstranění nechvalně známé vazelíny Slug Slime, která je prostě špatná...
Dále jsem vymezil menší vůli na překlapěči každého kusu navi, došlo k výměně ložiska na spodku pastorku u jednoho navi a provedl jsem kompletní vyčistění a přemaz vazelínou Shimano TBM - 0.
Nkkkarlos - Profil | Pá 1.12.2023 21:13:26
Nkkkarlos - Profil | Pá 1.12.2023 21:00:36 - SKVĚLÝ ZÁPIS!
Nkkkarlos - Profil | Pá 1.12.2023 20:53:03 - SKVĚLÝ ZÁPIS!
NMatyášek - Profil | St 22.11.2023 20:46:04

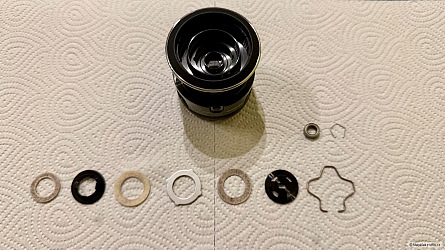

- výměna pružiny v brzdové matici za duralový váleček
- nahrazení dvou kusů filcových podložek za karbontexové v poměru 1 x filc, 2 x karbontex
- výměna nerezového čepu rolničky za duralový v černé barvě s povrchovou úpravou
- výměna rozebíratelné jednoložiskové rolničky za rovněž rozebíratelnou, dvouložiskovou s diamantovým povrchem
- doplnění ložiska do oscilačního slideru (nutná obměna komponent)
- výměna plastového futra na spodku wormshaftu za nerezové ložisko
- výměna madla
- vymezení vůlí na minimum, přemaz
Nkkkarlos - Profil | So 18.11.2023 22:56:31
Čtenáři této diskuse také sledují
NFóry57692
NČína - objednali ste uz nieco?15180
NČerná listina Bazaru - upozornění na podvodné či nefér jednání1388
NRyobi - klub fanoušků, vše kolem této značky9556
NRybářsko-houbařské jádro .-)41204
NUdírny a uzení49000
NKutilské jádro MRKu4338
NSprávný muž má v kapse nůž5376
NStavba prutov a restaurovanie.9293
NRybářský retro bazar.16435
Kde to žije - všechna témata
12:43NSatira pro všechny 136
12:28N🚷 zabezpečení výbavy a místa k lovu🚷 134
11:34NPruty Free Spirit - CTX vs. New E-Class 182
11:26NNash Titan Bivvy 406
11:08NFunguje boilie Nutrigo? 424
10:28NStaré Česke rybářské vybavení 81
9:07NMá smysl zachraňovat i krase stříbřité? (Bleskovka) 63
8:03NRybník Hadina vaše hodnocení 31
7:19NRyby mohou být závislé na antidepresivech a drogách, které se dostanou do vody. Mění jejich chování (Bleskovka) 15
PáNZápis nástražních rybek 504
PáNMapy v echolotu 370
PáNTlak na výstavbu v záplavových zónach. (Bleskovka) 15
PáNFox - není to předražené? 735
PáNPivo- craft beer 507
PáNPoradna: Sumcařina 2508
Co je nového - všeobecné
PáNBleskovka: Ryby mohou být závislé na antidepresivech a drogách, které se dostanou do vody. Mění jejich chování
ČtNBleskovka: Výběrové řízení na hospodáře MO ČRS Přelouč
ČtNBleskovka: Další spolupráce ČRS a vědců z Biologického centra AV ČR.
. . . NVideo: Zimní feeder - mražení červi a lisovaný rohlík
. . . NČlánek: Rybář Jarmil Koloušek a MRK.cz - ukázka z knihy Netipy + soutěž
. . . NČlánek: Polední ryby nejsou náhoda
. . . NMiničlánek: Závěr sezóny s osobákem
. . . NRecenze: Nabíjecí čelovka Fenix HM65R
. . . NMiničlánek: Karas obecný - pomozte najít lokality
Akční nabídky
Za 98 Kč
ICS in-line Banjo XR feeder - velikosti small / medium / large. Doskladněny všechny gramáže vč. formiček. ICS systém umožňuje výměnu různých gramáží bez převazování během lovu. Více na www.chytil.cz
Za 1.499 Kč
Propracovaný batoh v Dwarf designu. Ruckall má dvě přední kapsy spojené klipem, kdy po rozepnutí se dají obě kapsy rozložit, kde se pod nimi nachází hlavní kapsa na zip. Využijte skvělé akce pouze do vyprodání zásob.
Oznámení - obecné
Na toto místo můžete sami vložit své oznámení ostatním čtenářům MRKu.
Kalendář akcí - obecné
15.6.O dešanské sele
15.6.Lanškroun - tradiční rybářské...
15.6.Rybník Cortina Ivančice...
20.6.Zemník Bodovka Dr Baits Carp Cup...
21.6.2×20hodin Rybník Talian
29.6.Dětské rybářské závody Talian
29.6.XXII. ročník rybářských závodů...
29.6.závody dvojic na kocandě
5.7.Skutečská noční šestnáctka
6.7.O pohár města Králíky - memoriál...
Doporučujeme e-shop
www.chytil.cz
Firma Chytil byla založena v roce 2000 a od té doby vyrábí nejrůznější návnady a nástrahy pro lov nejen kaprovitých ryb....
