Opravy a úpravy navijáků

Diskuse pro všechny, kteří potřebují radu nebo chtějí ostatním poradit ohledně opravy, úpravy, mazání navijáků nebo shánění dílů. Fotografie a odkazy na všechno týkající se této diskuze vítány.

Autor diskuse: Colasrumem - Profil , 3.11.2019 všeobecné - náčiní, doplňky
Dále moderuje: Matyášek Profil

Nabídka diskuse

331x v oblíbených a 7x v ignorovaných.

Přidat zápis do diskuse (nebo ťukněte na přezdívku u zápisu, na který chcete odpovědět)

Pro zápis do této diskuse musíte být přihlášen.

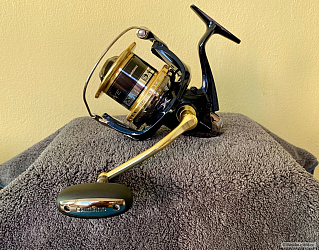

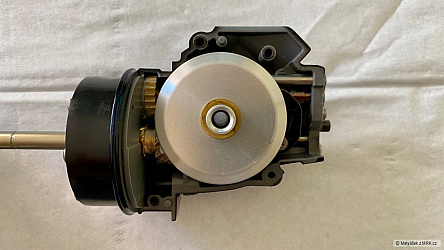

Matyášek - Profil | St 6.7.2022 20:00:33

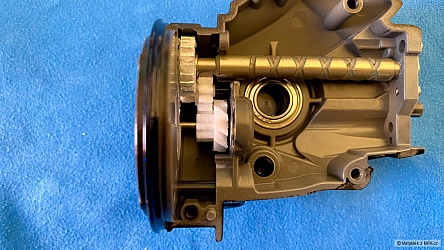

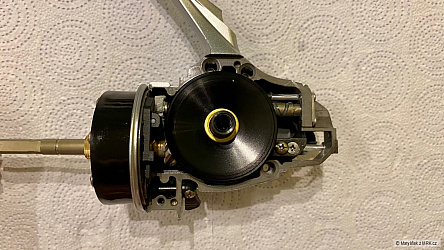

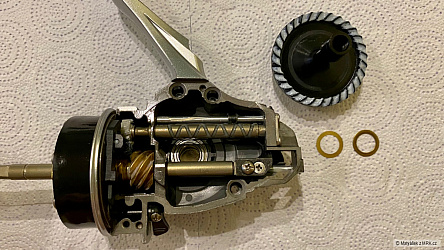

Předělávka nových Bulíků 9120 (3 ks) na super pomalou oscilaci ss5 při zachování převodového poměru 3,5:1. Jelikož nejsou dlouhodobě dostupné některé u této modifikace potřebné komponenty z PA 14000 XSB/XTB, musel jsem si opět pomoci sám a použít komponenty z jiného navi… Dále jsem doplnil ložiska do madla a na spodek ws + vymezil vůli na minimum, rovněž vymezil vůli na klice (byla tam relativně velká) a v cívce jsem nahradil filcové podložky za karbontexové. Navijáky šlapou naprosto dokonale a oproti původní verzi neskutečně hladce 😉

Nelíbí 0
Líbí 8

Matyášek - Profil | Út 5.7.2022 13:32:43

Jen takový postřeh s úsměvem na tváři - nedávno jsem posílal kámošovi pružinky cvrku cívky, aby si to sám vyměnil a nemusel zbytečně posílat cívky ke mně… Po pár dnech mi volal, že to byla hrozná práce se s tím jeb.t.
No chtěl bych ho vidět při aplikaci klipu cívky, kde je minimum místa a pružinka klipu ráda vystřeluje 😀

Nelíbí 0
Líbí 3

Matyášek - Profil | Ne 3.7.2022 16:11:04

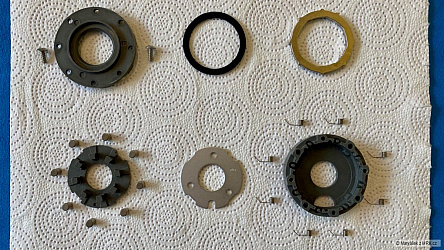

Chceš od svého navijáku maximum? Udělěj i upgrade cívky!

Minule jsem vám dal tip na možnost pořízení náhradní mělčí cívky vel. 6000 (no. 5) nebo 3500 (no. 3) k navijáku Shimano 14 Bull ´s Eye 9100/9120. Tato cívka byla z modelu Shimano 15 Super Aero Spin Joy 35 SD. Výhodou u ní je to, že je ve zlaté barvě (příznivci originálu) a ještě k tomu ve stejném odstínu zlaté jako originál Bull´s Eye vel. 9100/9120 (10000/12000).

Tato kompatibilní cívka má lépe řešeného cvrka než např. ,,naše“ Ultegry ci4+ 14000 XSC/XTC, Ultegry 14000 XSD/XTD atp. Má střelku tvaru ,,Y“ a silnější pružinku, takže i samotný zvuk cvrku je mnohem zvučnější a odolnější.

S touto cívkou se dá ale čarovat mnohem více! Jelikož má připravené otvory na doplnění klipů, byla by velká škoda toho nevyužít. Můžeme ,,dodělat“ klipy až v počtu tří kusů, v mém případě se jednalo o standard v počtu jednoho kusu.

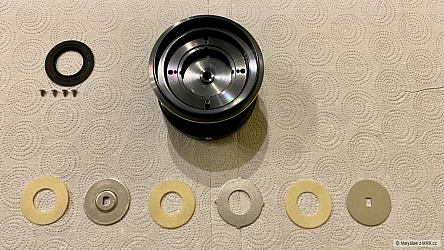

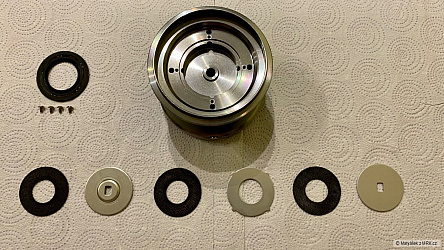

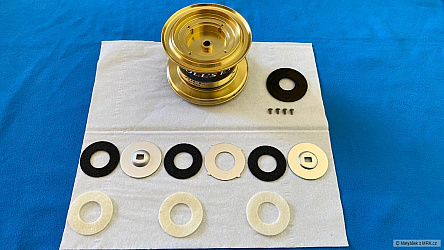

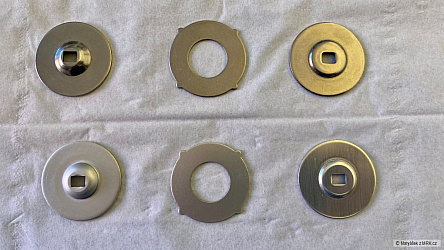

Samozřejmě, to bych nebyl já, abych toho nechtěl mnohem více. Opět je zde možnost vylepšení a to v přetěsnění cívky (vlhkost, nečistota…). Originál má v cívce tři kovové podložky z nerezové oceli, mezi každou je filcová podložka namazaná vazelínou a shora je to celé kryté bílou plastovou podložkou – krytkou. Zajištění je řešeno pomocí tří nerezových šroubků.

V čem spočívá to vylepšení? Kovové nerezové podložky jsem nahradil hliníkovými (malinko jiný rozměr výstupků, hmotnost) jako mají např. Power Aera 14000 XSB/XTB, všechny Aero Technia a další vyšší řady. Bílou plastovou podložku nebo můžeme říct krytku je nahradil kovovo – gumovým těsněním s mnohem větší těsnící plochou (mnohem menší vnitřní průměr směrem ke středové díře). To, že je cívka v konečné fázi (kompletní sestavení) o několik gramů lehčí berme jako třešničku na dortu, o to mi ale při tomto vylepšení nešlo.

Co se týče podložek v cívce kvůli hladkosti, plynulosti a funkčnosti brzdy všeobecně - v současné době je pro mě nejlepší volba (u kaprových navi) použít 1 x filcovou podložku, 1 x karbontexovou o tloušťce 0,5 mm a 1 x karbontexovou podložku o tloušťce 0,7 – 0,85 mm a vše namazané hustším olejem, v mém případě se jedná o použití oleje Abu Garcia precision oil.

Ať vám cívky cvrkají!

Nelíbí 0
Líbí 9

Matyášek - Profil | So 2.7.2022 20:02:19

Kdyby někoho zajímalo schéma nové Ult. 14000 XSE/XTE, tak tady zasílám foto, který mi poslal jeden z vás 👍 Chybí ložisko v rolničce, jinak jsou všude tam kde je potřeba. Samozřejmě se bude dát opět něco tunit a to je pro mě jen dobře 😀

Nelíbí 0
Líbí 4

Matyášek - Profil | Čt 30.6.2022 17:55:06

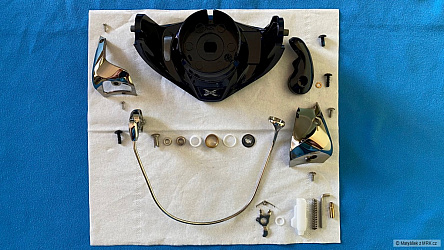

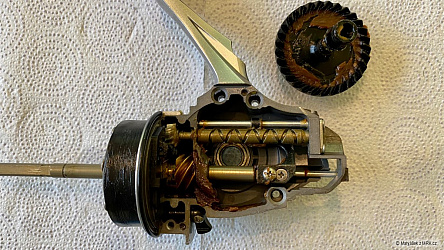

Servis 2 ks AT 10000 XSC. Vzhled zůstal beze změny, kamarád je konzerva 😀 V tomto případě se jednalo o odstranění vazelíny Slug Slime, výměnu plastového pouzdra za ložisko v madle kličky a vymezení relativně velké vůle na velkém hnacím kole - DG (na kličce). V jedné cívce byly ponechány filcové podložky, ve druhé jsou karbontexy (na vyzkoušení).

Nelíbí 0
Líbí 9

Matyášek - Profil | Pá 17.6.2022 20:43:21

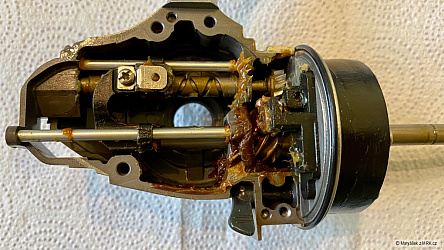

Kamarád si koupil tady z bazaru údajně nové, resp. asi 2 x u vody použité AT 10000 XSC. Ptal se majitele, jestli u nich dělal nebo nechal dělat servis a on na to, že ne, proč taky, vždyť jsou nové! A světe div se, Shimano asi při kompletaci změnilo politiku 😀😀

Nelíbí 0
Líbí 1

Pucla - Profil | Pá 17.6.2022 17:56:21

Ahoj chlapi nemáte někdo navíc dvě cívky na tournament 5500qda. Díky Milan.

Nelíbí 0
Líbí 0

Pindˇa - Profil | Pá 17.6.2022 11:32:36

Po pár rybačkách brzda u Technia nechodila podle očekávání, ale klasika. Podložky tak slepené, že tu poslední jsem nemohl ani odlepit a dostat ven. Na podložkách ne moc, ale silný film vazeliny, která lepí, jako čert, že když se mi kovová podložka přilepila na prsty držela jak sekunďákem. Vše vyčistěno v tech. benzínu a podložky promnuty mezi prsty teflonovým olejem. Oproti druhému navi který jsem ještě neodmastil, je teď brzda sto a jedna.Jak to takhle s tím teflonem bude dlouho fungovat nevím, snad to sezónu vydrží.

Nelíbí 0
Líbí 6

SĹawomirJ - Profil | Po 13.6.2022 16:01:44

Handle Screw Cap od MgS XSC

Nelíbí 0
Líbí 6

Peter94 - Profil | Ne 29.5.2022 19:52:10

Vaha o 30g menej, vdaka klucke z Aero Technia XSC

Nelíbí 2
Líbí 4

Matyášek - Profil | St 18.5.2022 7:03:09

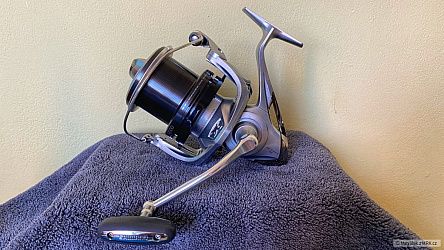

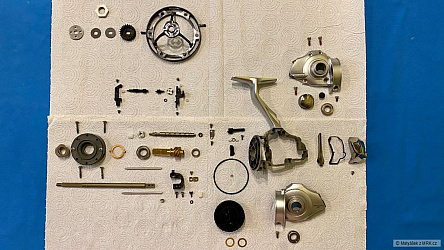

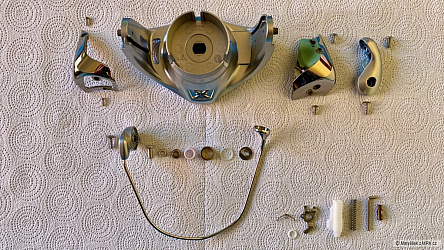

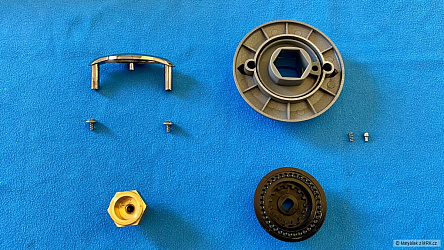

Shimano AR-C aero ci4+ 4000

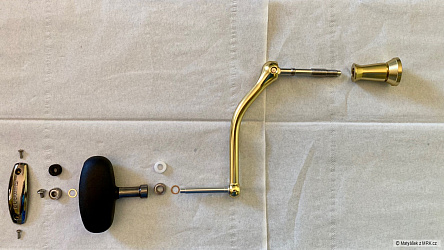

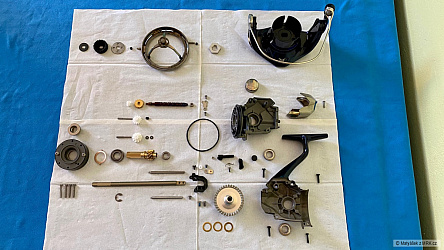

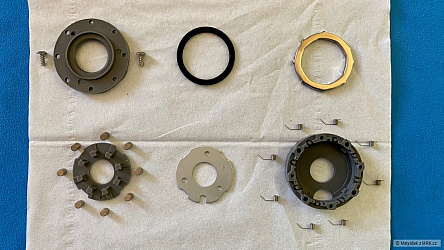

Servis a údržba tohoto krasavce a menší vylepšení mu jen prospělo. V brzdové matici jsem vyměnil pružinu za hliníkový váleček. Do cívek jsem dal karbontexy místo filcových podložek a rovněž jsem dal jiný typ cvrku - jiná střelka, silnější pružinka, jiný šroubek.
Do madla kličky jsem doplnil 1 x nerezové ložisko (jedno tam je z výroby). Další ložisko jsem přidal na spodek wormshaftu. Zminimalizování vůlí na WS a DG beru jako samozřejmost.
Škoda, že se už takový navi nedá sehnat nový, ale jeho bráška vyrobený z jiných materiálů se ještě pořídit dá.

Nelíbí 0
Líbí 10

Gekoman - Profil | Po 16.5.2022 15:47:27

Pindˇa >> A máš klid 😉
https://a.aliexpress.com/_mMksK10

Nelíbí 0
Líbí 0

Matyášek - Profil | Pá 13.5.2022 13:33:34

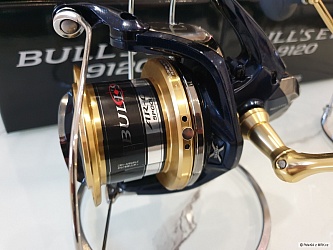

Pokud byste chtěli mělčí náhradní cívky (no. 3 nebo no. 5) ve stejné zlaté barvě (odstínu) jako má Shimano 14 Bull’s Eye 9100/9120, dají se koupit z modelu 15 Super Aero Spin Joy SD 35. Jsou kompatibilní s 14 Bullsy 9100/9120 a je možné u nich doplnit klipy v počtu až 3 kusů/cívka. Cena cívek je poloviční oproti originálu a cvrk je taky řešený lepším způsobem než ,,naše” novější modely (silnější pružinka, střelka tvaru ,,Y”). Na fotu je horní cívka bez klipu, spodní již mají doplněné klipy (po jednom kuse).

Nelíbí 0
Líbí 2

Azmondan - Profil | Ne 8.5.2022 15:56:29

Ahojte Viete mi prosím poradiť ako vymeniť madlo kľučky bna starom BBLC - pustili sa do toho myši..
Ďakujem

Nelíbí 0
Líbí 0

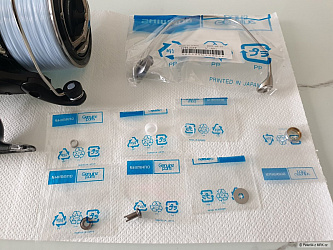

Peter94 - Profil | Út 3.5.2022 15:28:15

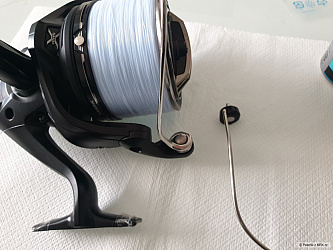

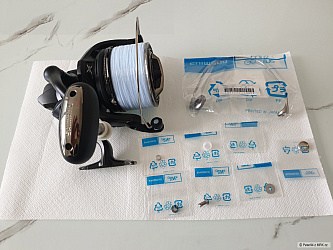

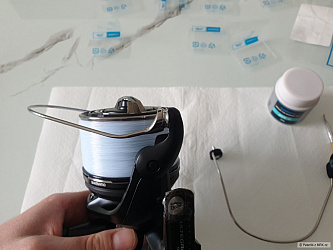

Shimano Ultegra XTD spod

-vymena za jednodielny preklapac
Samozrejme doplnene 4 loziska,novy premaz,carbon podlozky

Klucka sa od vyroby z celej sily otocila ledva 3x,navijak isiel neskutocne tazko
Po premaze cca 12x
Ked niekto pride do predajne a klucka sa nekruti,tak nechapem ,ako to moze kupit :)
Asi vsetci objednavaju cez eshop ,ako ja :)

Nelíbí 0
Líbí 2

ebselektro - Profil | Čt 28.4.2022 16:13:38

Ahoj dost v tom plavu nejsem opravdu technicky typ.Mel bych dotaz pridat nebo odebrat podlozku pod civku? Ted jsou tam momentalne tri.A jeste jednu doplnujici otazku.Kde se da koupim matka civky baitrunerspool na Shimano Ultegra 14000 XSC ? Dekuji

Nelíbí 0
Líbí 0

Peter94 - Profil | St 20.4.2022 19:49:22 - SKVĚLÝ ZÁPIS!

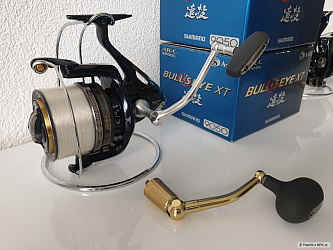

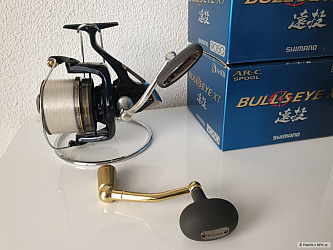

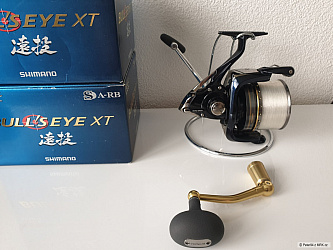

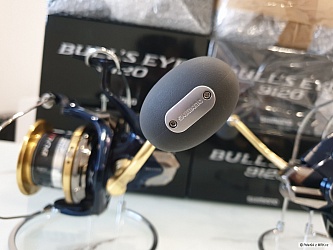

SHIMANO BULLS EYE 9120

-prerobenie oscilacie z 20 na 50
-vymena madla
-doplnene tri loziska miesto plastovych puzdier
-vymena flisovych podloziek v cievke ,za carbontexove
-doplnene klipy na vlasec (bulls eye 9100&9120 nedisponuje s klipom na vlasec)
-vymena krytky oproti klucke

Nelíbí 0
Líbí 6

Matyášek - Profil | So 16.4.2022 18:04:23

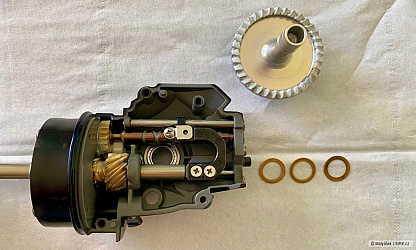

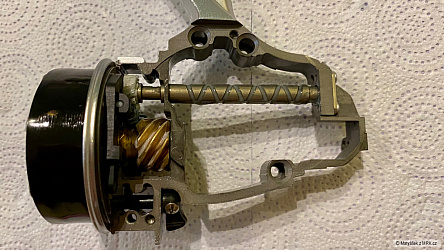

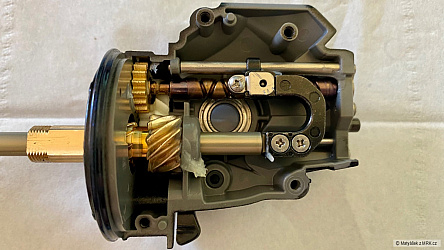

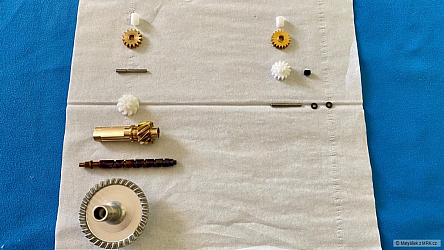

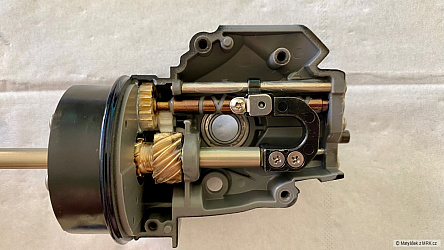

Změna oscilace u Bull´s Eye 9100/9120
Nedávno jsem tady vkládal příspěvek jak u navijáků Shimano 14 Bull´s Eye 9100/9120, 17 Fliegen SD, 15 PA Prosurf SD a 13 PA Spin Power SD změnit normální 20 – kovou oscilaci na super pomalou 50 – kovou (ss5) při ponechání extra silného převodového poměru 3,5:1.
Přišel jsem na jeden, ještě finančně levnější způsob, jak toho docílit, při zachování většího množství původních součástek. Vše je detailně popsáno a zobrazeno v přiložených fotografiích.
Chtěl bych ještě podotknout, že po této modifikaci je chod mých ,,Bulíků“ naprosto úžasně hladký, lehký a tichý, s takovým pocitově velmi příjemným navíjením jsem se u Shimana u kaprovo - surfových navijáků ještě nesetkal (při stejném uložení převodovky) a např. ,,naše“ PA XSB/XTB a ostatní navijáky podobného typu jsou chodem oproti tomu ,,traktory“ a to myslím opravdu vážně!
Těm, co tyto výše zmíněné navijáky vlastní, doporučuji tuto změnu provést, protože to má snad samá pozitiva. Jediné mínus, které může nastat je, že by mohlo docházet při dlouhých zavážkách k zařezávání vlasce do návinu cívky, ale není to pravidlem.
Po sezóně budu moudřejší, nicméně již teď je mi jasné, že po tomto upgrade budu mnohem více šetřit převodovku navi a bude se mi s nimi mnohem lépe pracovat.
