Opravy a úpravy navijáků

Diskuse pro všechny, kteří potřebují radu nebo chtějí ostatním poradit ohledně opravy, úpravy, mazání navijáků nebo shánění dílů. Fotografie a odkazy na všechno týkající se této diskuze vítány.

Autor diskuse: Colasrumem - Profil , 3.11.2019 všeobecné - náčiní, doplňky
Dále moderuje: Matyášek Profil

NMatyášek - Profil | Ne 25.8.2024 17:23:11

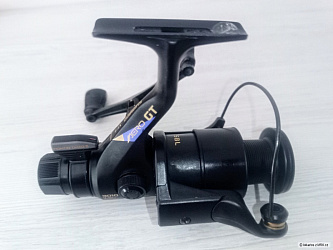

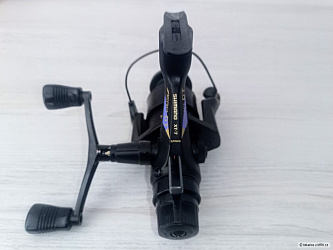

Tak tyto krasavce byla radost servisovat - Shimano 09 Bull’ s Eye 9100 XT…

Kompletní údržba a malinké vylepšení 2 ks těchto legend.

- kompletní rozborka, vyčištění

- výměna pružinky klikru cívky za silnější

- výměna 2 ks filcových podložek za karbontexové

- výměna ložiska na spodku pastorku (drhnulo)

- výměna plastové vložky na spodku wormshaftu za nerezové ložisko, vymezení vůle na ws

- vymezení vůle na velkém hnacím kole

- přemaz, sestavení

• Nelíbí 0
• Líbí15

Npaťaman - Profil | Čt 22.8.2024 18:06:30

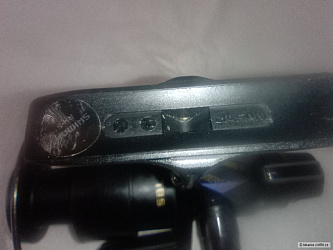

Rozebral jsem a vůle je tady na te podložce, na které sedí jednocestne ložisko. Zkusil bych ji nějak vypodlozit a problem bude snad vyřešen. Nevíte, co bych tam mohl nacpat?

• Nelíbí 0
• Líbí0

NMatyášek - Profil | Ne 18.8.2024 22:59:32

Shimano 18 Stella C3000 FJ

Kompletní servis této krasavice. Má sice pár vizuálních šrámů na těle, ale pracuje bez chybičky.

U této modelky jsem provedl jen výměnu obou ložisek na velkém hnacím kole a přidal na DG jednu vymezovací podložku o tloušťce 0,03 mm, abych odstranil mírné klepání kličky při navíjení.

Celková demontáž dílů, vyčištění, promázání a sestavení je naprostá samozřejmost. Ať majiteli dělá jen radost 💪👍

• Nelíbí 0
• Líbí15

Nicokarp - Profil | Pá 16.8.2024 5:49:27

kkkarlos >> ja ti ponúkam takéto niečo, toto ma nikdy nesklamalo, len sa o to treba riadne starať,tak ako aj o navijáky, inak tie madlá z orechového dreva robíš krásne , dávnejšie som ich robil tiež 👍😊

• Nelíbí 0
• Líbí5

NMatyášek - Profil | Út 13.8.2024 19:56:35

Shimano 20 Stradic 4000 SW HG

Za mě velmi povedený kousek, který nemá uvnitř těla “zbytečně” moc serepetiček, ale chod má po úpravě krásný a plynulý. Za mě je v jednoduchosti síla 💪

Koupil jsem si tento navi a samozřejmě, že měl taky velkou vůli na kličce (teď to je u Shimana celkem moderní) a to takovou, že to v něm klepalo i po roztočení rotoru, sundání ruky z kličky a nechání dotočit rotor setrvačností do úplného zastavení. Když ruku z kličky nesundáte, vyloženě vám to kope do ruky a k tomu ten klepavý zvuk 🙈 Stačilo ale přidat 1 x podložku na velké hnací kolo (DG) o tloušťce 0,1 mm a problém byl vyřešen 😉

Navi má z výroby v cívce karbontexové podložky a ložiska na všech důležitých místech. Nicméně nějaké vylepšení jsem provedl:

- výměna rolny za rozebíratelnou, 2 ložiskovou s diamantovým povrchem

- výměna silonového kolíčku překlapěče pravého ramene za nerezový

- výměna plastové náhrady ložiska nad ozubeným věncem hlavní hřídele za nerezové ložisko

- výměna plastových vložek na horní i spodní straně wormshaftu za nerezová ložiska, vymezení vůle na ws

- výměna madla (originál tam byla ta příšerná “bambule” co mívají SW modely), doplnění nerezových ložisek a vymezení vůle na madle

- výměna plastové chromované krytky z druhé strany těla za kovovou s povrchovou úpravou

- přemaz, vymezení vůle na DG i pastorku

• Nelíbí 0
• Líbí10

NTomas Krlin - Profil | Pá 12.7.2024 14:07:35

Karlos08 >> Ja ted nemuzu najit na rychlo fotku schematu...
Ale Shima to maji podobne, nize fotka toho tesneni co mam na mysli...

• Nelíbí 0
• Líbí1

NMatyášek - Profil | Ne 7.7.2024 22:07:33

Ahoj, hodně lidem by to mohlo pomoct:

Klička a madlo na levé straně - většina Shimano přívlačových navi, všechny FW modely a některé starší kaprové/surfové navi. Pasují originál knoby s označením typ “A”

Klička a madlo na pravé straně - SW Shimano modely a většina kaprových/surfových Shimano navi. Pasují originál knoby s označením typ “B”

Z tohoto fota vycházejte, pokud chcete nahradit plastové náhražky ložisek za ložiska, při pořizování jiných než sériových madel z výroby apod.

• Nelíbí 0
• Líbí13

NMatyášek - Profil | Ne 30.6.2024 21:39:38

Záchrana navijáku před zubatou, aneb štěstí přeje připraveným…

Shimano 06 Power Aero Spin Power

Naviják měl “chytlé” převody, majitel mi jej poslal i tak na přemaz a kompletní regeneraci. Mělo to ale háček - moc dobře už ze zkušeností vím, že pokud má naviják převody v háji, přemaz sebelepší vazelínou nepomůže, ba naopak bývá výsledek chodu mnohem horší než před zásahem…

Naštěstí se podařilo převody sehnat, dokonce úplně nové a výsledek je perfektní. Naviják šlape lépe než nový 💪💪👍

U navijáku jsem provedl tyto úpravy:

- kompletní rozborka, vyčištění, přemaz, sestavení
- výměna poškozeného wormshaftu
- výměna přovodů
- přeložiskování za krytovaná japonská nerezová ložiska značky EZO
- vymezení vůlí na minimum

• Nelíbí 0
• Líbí17

NMr.Buřinka - Profil | So 8.6.2024 12:33:53

Čau,
dneska se mi u vody sama od sebe oddělila a vysypala rolnička do trávy. (modří vědí)
Jsem v pralese a mám to na bus 4km. Naštěstí jsem jí našel a na místě to "opravil" takže chytám na dva. (sice trochou kulhá a nedostanu překlapěč přes cívku v maximálním výsunu, ale to je detail se kterým se vyrovám). Hlavně ať to drží.

• Nelíbí 0
• Líbí0

NKrůša - Profil | Út 4.6.2024 20:59:08

murphyy >> Je to ta šedá část, co je na ní název navijáku.

• Nelíbí 0
• Líbí1

Npavo - Profil | Út 4.6.2024 10:41:05

kaprus >> Ano, uznávám, ale pokusil jsem se mluvit jazykem tázajícího se kolegy. Jde o sestavu válečkové spojky rotoru, která se chová při zaaretovaní zpětného chodu jako jednocestné ložisko. Tedy řešení dnešních navijáků. V tomto případě půjde nejspíše o problém oleje v sestavě. Viz díly 38 a 39 příkladu na obr.
Pokud je to stařeček, tak to bude rohatka / zapadka uvnitř skříně a tedy nejpravděpodobněji zatuhlá vazelína, jak píšeš …

• Nelíbí 0
• Líbí0

NMr.Buřinka - Profil | Po 27.5.2024 18:14:05

Ahoj,
snažím se rozebrat rolničku kvůli čištění a nedaří se mi sundat ložisko.
(Ryobi virtus 5000)
Víte někdo jak?
Díky moc

• Nelíbí 0
• Líbí0

Nstatik - Profil | So 25.5.2024 16:46:25 - SKVĚLÝ ZÁPIS!

Taky hotovo ,kolega Rudina se může těšit na nové matičky do brzdových matic, udělal jsem hned čtyři při jednom zašpinění soustruhu, pokud má dva stejné navijáky tak na druhém taky vyměnit matku za novou a dvě do rezervy.

• Nelíbí 0
• Líbí23

Nkkkarlos - Profil | So 25.5.2024 13:48:44

Hotovo

• Nelíbí 0
• Líbí9

Nkkkarlos - Profil | So 25.5.2024 11:06:35 - SKVĚLÝ ZÁPIS!

Tak jsem to zkusil trochu jinak, ale zjistil jsem že tohleto není nic pro mě. Přísahám, že jsem to takto srovnával naposled 🙄
Teď už jej jenom poskládat...

• Nelíbí 0
• Líbí11

Nkkkarlos - Profil | Pá 24.5.2024 17:04:19 - SKVĚLÝ ZÁPIS!

Mám to trošku jinak srovnaný než Martin 😉
Ale hlavní je se v tom zorientovat 😁

• Nelíbí 0
• Líbí11

NMatyášek - Profil | Čt 23.5.2024 12:11:07

Teď už se jen rozhodnout, do jakých podmínek vyrazit…

• Nelíbí 0
• Líbí8

NMatyášek - Profil | Čt 23.5.2024 10:55:14

Měl jsem na stole takovou menší raritku a to Shimano 97 Stradic 1000 FE made in Japan.

Starší pán mě oslovil, zda bych se mu na něj nepodíval, že je ten navijáček pro něj srdeční záležitost a že mu nefunguje zdvih cívky. Zajímavé bylo, že byl navi snad úplně na sucho…

Po kontrole jsem zjistil, že má prasklý oscilační slider (na prvním fotu zakroužkován červeně). Problém ale nastal s tim, kde jej sehnat. Zkoušel jsem vše možné a nakonec se to povedlo - skladem 1 ks, ale na Floridě a neposílají mimo USA 😀

Naštěstí tam má pán známého, díl objednal a poslal.

Výsledek vidíte níže - a stál za to 👍💪

• Nelíbí 0
• Líbí15

NMatyášek - Profil | St 22.5.2024 17:28:43

Další povedený “starší” kousek a to Shimano 13 Biomaster SW 5000 PG.

Tento naviják byl v minulosti můj a že já osel jsem ho prodal 🫣

Jsem rád, že jsem ho mohl po letech zrevidovat a dospět k závěru, že je to opravdu povedený silný stroj, že Kubo? 😀

• Nelíbí 0
• Líbí14

NMatyášek - Profil | Út 21.5.2024 19:48:22

Shimano 10 Rarenium 4000 FA

Krásný navijáček, který ke mně dorazil na údržbu. Tyto starší kousky servisuji strašně rád, jsou nejen nádherné, ale taky jednoduše provedené a z kvalitních materiálů…

• Nelíbí 0
• Líbí16
